yang perlu anda ketahui :
POWER SUPPLY merupakan alat yang menyediakan tenaga listrik bagi semua komponen di dalam unit sistem .
JUMPER merupakan connector (penghubung) sirkuit elektrik yang digunakan untuk menghubungkan atau memutus hubungan pada suatu sirkuit .
MOTHERBOARD merupakan pengendali atau pengontrol semua hal yang terhubung untuk berkomunikasi dengan peranti yang lainya dalam sistem .
RANDOM ACCESS MEMORY (RAM) merupakan tempat didalam komputer dimana OS , program aplikasi dan data yang sedang digunakan disimpan sehingga dapat dicapai dengan cepat oleh prosesor.
CENTRAL PROCESSING UNIT (CPU) atau PROSESOR merupakan pemroses data dalam sebuah perangkat komputer .
OUTPUT DEVICE merupakan perangkat keras komputer yang di gunakan untuk mengkomunikasikan hasil penggolahan data yang dilakukan oleh komputer untuk pengguna .
INPUT DEVICES adalah perangkat yang digunakan untuk memasukkan data - data dan memberikan perintah pada komputer .
gambar1.Peta Konsep Mata Pelajaran Perakitan Komputer Kelas X Semester 1
Perakitan komputer adalah salah satu mata pelajaran wajib dasar program keahlian Teknik Komputer dan Informatika (TKI).
gambar2.Diagram Proses Metode Scientifik-Eksperimen Ilmiah
Perakitan komputer merupakan tahapan untuk menyiapkan bagaimana seperangkat sistem komputer dapat berjalan dengan baik. . Untuk memahami proses perakitan komputer yang benar, dibutuhkan pemahaman terhadap perangkat keras komputer baik secara logical dan physical, dimana topik ini telah diuraikan dalam mata pelajaran sistem komputer. Sementara itu untuk dapat mengoperasikan perangkat lunak yang akan mengelola pemakaian sumber daya komputer telah diuraikan dalam mata pelajaran sistem operasi.
Cek kemampuan awal
1. sebutkan perkembangan komputer sebelum tahun 1940 ?
2. jelaskan input dan output ?
3. jelaskan perangkat proses ?
4. jelaskan komponen - komponen yang ada pada motherboard ?
5. jelaskan fungsi peralatan yang dibutuhkan untuk melakukan perakitan komputer ?
Perakitan komputer merupakan matapelajaran yang membahas mulai dari perkembangan dari komputer yang ada di dunia mulai dari sebelum tahun 1940 dan sesudah tahun 1940.
KEGIATAN BELAJAR 1 PERKEMBANGAN TEKNOLOGI KOMPUTER
1) Perkembangan generasi komputer sebelum tahun 1940
Pada era sebelum tahun 1940 penggunaan alat bantu penghitung masih sangat sederhana dan manual,
1. Abacus
Muncul sekitar 5000 tahun yang lalu di Asia kecil dan masih digunakan di beberapa tempat hingga saat ini, dapat dianggap sebagai awal mula mesin komputasi. Alat ini memungkinkan penggunanya untuk melakukan perhitungan menggunakan biji-bijian geser yang diatur pada sebuh rak.Para pedagang di masa itu menggunakan abacus untuk menghitung transaksi perdagangan. Seiring dengan munculnya pensil dan kertas, terutama di Eropa, Abacus kehilangan popularitasnya.
2. Kalkulator roda numerik 1
Setelah hampir 12 abad, muncul penemuan lain dalam hal mesin komputasi. Pada tahun 1642, Blaise Pascal (1623-1662), yang pada waktu itu berumur 18 tahun, menemukan apa yang ia sebut sebagai kalkulator roda numerik (numerical wheel calculator) untuk membantu ayahnya melakukan perhitungan pajak. Kotak persegi kuningan ini yang dinamakan Pascaline, menggunakan delapan roda putar bergerigi untuk menjumlahkan bilangan hingga delapan digit. Alat ini merupakan alat penghitung bilangan berbasis sepuluh. Kelemahan alat ini adalahhanya terbataas untuk melakukan penjumlahan.

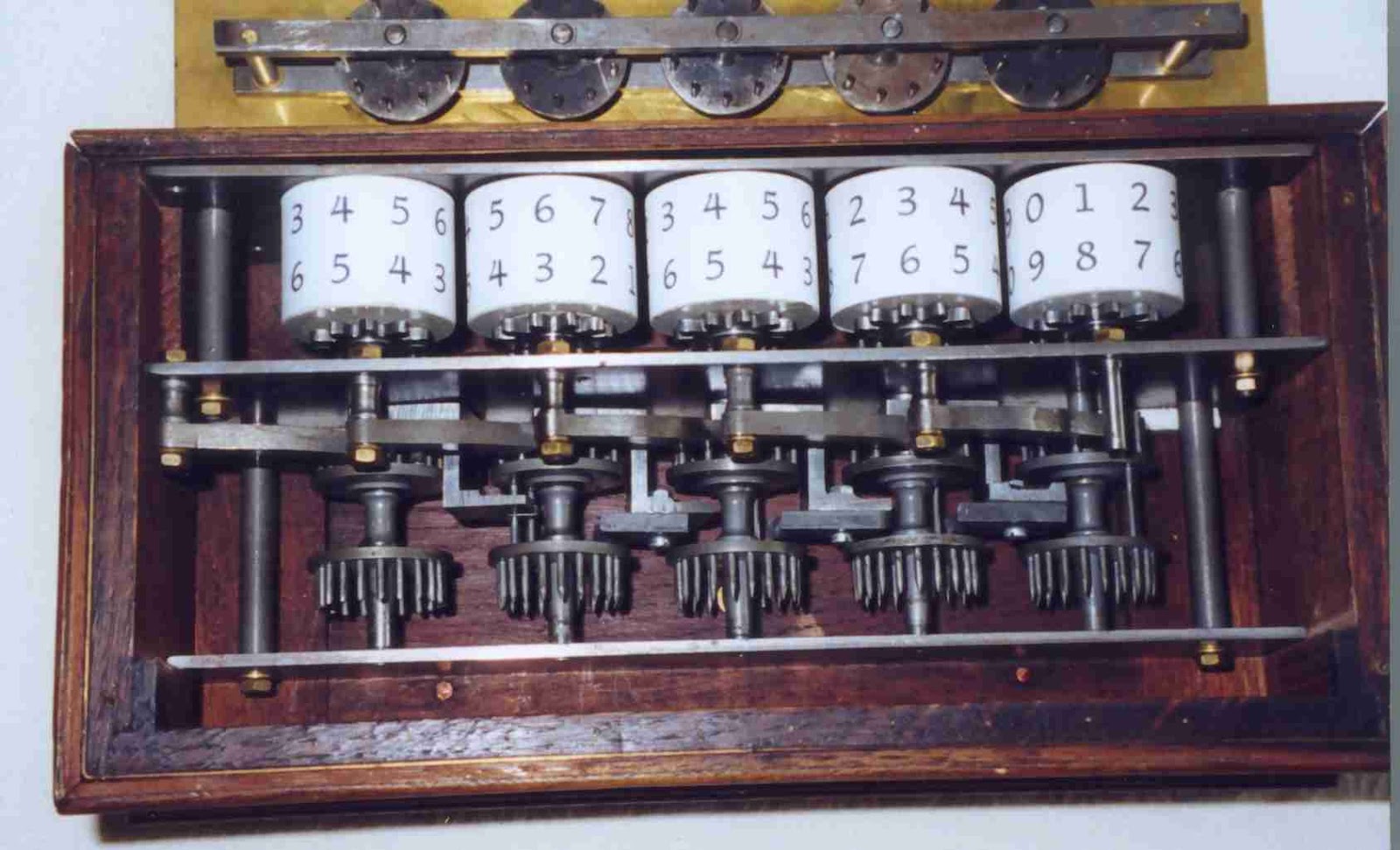

3. Kalkulator roda numerik 2
Tahun 1694, seorang matematikawan dan filsuf Jerman, Gottfred Wilhem von Leibniz (1646-1716) memperbaiki Pascaline dengan membuat mesin yang dapat mengalikan. Sama seperti pendahulunya, alat mekanik ini bekerja dengan menggunakan roda-roda gerigi. Dengan mempelajari catatan dan gambar-gambar yang dibuat oleh Pascal, Leibniz dapat menyempurnakan alatnya.
4. Kalkulator Mekanik
Charles Xavier Thomas de Colmar menemukan mesin yang dapat melakukan empat fungsi aritmatik dasar. Kalkulator mekanik Colmar, arithometer, mempresentasikan pendekatan yang lebih praktis dalam kalkulasi karena alat tersebut dapat melakukan penjumlahan, pengurangan, perkalian, dan pembagian. Dengan kemampuannya, arithometer banyak dipergunakan hingga masa Perang Dunia I. Bersama-sama dengan Pascal dan Leibniz, Colmar membantu membangun era komputasi mekanikal.
2) Perkembangan generasi komputer setelah tahun 1940
1. Komputer generasi pertama ( 1940-1959 ).
Komputer generasi pertama ini menggunakan tabung vakum untuk memproses dan menyimpan data. Alat ini menjadi cepat panas dan mudah terbakar, oleh karena itu beribu-ribu tabung vakum diperlukan untuk menjalankan operasi keseluruhan komputer. Alat ini juga memerlukan banyak tenaga elektrik yang menyebabkan gangguan elektrik di kawasan sekitarnya. Komputer generasi pertama ini 100% elektronik dan membantu para ahli dalam menyelesaikan masalah perhitungan dengan cepat dan tepat.
2. Komputer generasi kedua ( 1959 - 1964 )
Pada tahun 1948, penemuan transistor sangat mempengaruhi perkembangan komputer. Transistor menggantikan tabung vakum di televisi, radio, dan komputer. Akibatnya, ukuran mesin-mesin elektrik berkurang drastis.
Transistor mulai digunakan di dalam komputer mulai pada tahun 1956. Penemuan lain yang berupa pengembangan memori inti-magnetik membantu pengembangan komputer generasi kedua yang lebih kecil, lebih cepat, lebih dapat diandalkan, dan lebih hemat energi dibanding para pendahulunya. Mesin pertama yang memanfaatkan teknologi baru ini adalah superkomputer.
IBM membuat superkomputer bernama Stretch, dan Sprery-Rand membuat komputer bernama LARC. Komputer-komputer ini, yang dikembangkan untuk laboratorium energi atom, dapat menangani data dalam jumlah yang besar. Mesin tersebut sangat mahal dan cenderung terlalu kompleks untuk kebutuhan komputasi bisnis, sehingga membatasi kepopulerannya. Hanya ada dua LARC yang pernah dipasang dan digunakan: satu di Lawrence Radiation Labs di Livermore, California, dan yang lainnya di US Navy Research and Development Center di Washington D.C.
Komputer generasi kedua menggantikan bahasa mesin dengan bahasa assembly. Bahasa assembly adalah bahasa yang menggunakan singkatan-singkatan untuk menggantikan kode biner. Pada awal 1960-an, mulai bermunculan komputer generasi kedua yang sukses di bidang bisnis, di universitas, dan di pemerintahan.
Komputer-komputer generasi kedua ini merupakan komputer yang sepenuhnya menggunakan transistor. Mereka juga memiliki komponen-komponen yang dapat diasosiasikan dengan komputer pada saat ini: printer, penyimpanan dalam disket, memory, sistem operasi, dan program.
3. Komputer generasi ketiga ( 1964 - awal 80an )
Walaupun transistor dalam banyak hal mengungguli tube vakum, namun transistor menghasilkan panas yang cukup besar, yang dapat berpotensi merusak bagian-bagian internal komputer. Batu kuarsa (quartz rock) menghilangkan masalah ini. Jack Kilby, seorang insinyur di Texas Instrument, mengembangkan sirkuit terintegrasi (IC : integrated circuit) di tahun 1958. IC mengkombinasikan tiga komponen elektronik dalam sebuah piringan silikon kecil yang terbuat dari pasir kuarsa. Pada ilmuwan kemudian berhasil memasukkan lebih banyak komponen-komponen ke dalam suatu chip tunggal yang disebut semikonduktor. Hasilnya, komputer menjadi semakin kecil karena komponen-komponen dapat dipadatkan dalam chip. Kemajuan komputer generasi ketiga lainnya adalah penggunaan sistem operasi (Operating System) yang memungkinkan mesin untuk menjalankan berbagai program yang berbeda secara serentak dengan sebuah program utama yang memonitor dan mengkoordinasi memori komputer.
4. Komputer generasi keempat ( awal 80an - ??? )
Setelah IC, tujuan pengembangan menjadi lebih jelas: mengecilkan ukuran sirkuit dan komponen - komponen elektrik. Large Scale Integration (LSI) dapat memuat ratusan komponen dalam sebuah chip. Pada tahun 1980-an, Very Large Scale Integration (VLSI) memuat ribuan komponen dalam sebuah chip tunggal. Ultra-Large Scale Integration (ULSI) meningkatkan jumlah tersebut menjadi jutaan.Kemampuan untuk memasang sedemikian banyak komponen dalam suatu keping yang berukurang setengah keping uang logam mendorong turunnya harga dan ukuran komputer. Hal tersebut juga meningkatkan daya kerja, efisiensi dan keterandalan komputer. Chip Intel 4004 yang dibuat pada tahun 1971 membawa kemajuan pada IC dengan meletakkan seluruh komponen dari sebuah komputer (central processing unit, memori, dan kendali input/output) dalam sebuah chip yang sangat kecil. Sebelumnya, IC dibuat untuk mengerjakan suatu tugas tertentu yang spesifik. Sekarang, sebuah mikroprosesor dapat diproduksi dan kemudian diprogram untuk memenuhi seluruh kebutuhan yang diinginkan. Tidak lama kemudian, setiap perangkat rumah tangga seperti microwave oven, televisi, dn mobil dengan electronic fuel injection dilengkapi dengan mikroprosesor.
5. Komputer generasi kelima ( masa depan )
9
Banyak kemajuan di bidang desain komputer dan teknologi semakin memungkinkan pembuatan komputer generasi kelima. Dua kemajuan rekayasa yang terutama adalah kemampuan pemrosesan paralel, yang akan menggantikan model nonNeumann. Model non Neumann akan digantikan dengan sistem yang mampu mengkoordinasikan banyak CPU untuk bekerja secara serempak. Kemajuan lain adalah teknologi superkonduktor yang memungkinkan aliran elektrik tanpa ada hambatan apapun, yang nantinya dapat mempercepat kecepatan informasi.
Jepang adalah negara yang terkenal dalam sosialisasi jargon dan proyek komputer generasi kelima.Lembaga ICOT (Institute for new Computer Technology) juga dibentuk untuk merealisasikannya. Banyak kabar yang menyatakan bahwa proyek ini telah gagal, namun beberapa informasi lain bahwa keberhasilan proyek komputer generasi kelima ini akan membawa perubahan baru paradigma komputerisasi di dunia. Kita tunggu informasi mana yang lebih valid dan membuahkan hasil.
KEGIATAN BELAJAR 2 KOMPONEN PERANGKAT INPUT
1.Perangkat Input
Perangkat input komputer ( perangkat masukan atau input devices) adalah perangkat yang digunakan untuk memasukkan data - data dan memberikan perintah pada komputer untuk digunakan pada proses lebih lanjut. Beberapa perangkat masukan tersebut adalah :
a.Keyboard
Keyboard merupakan unit input yang paling penting dalam suatu pengolahan data dengan komputer. Keyboard dapat berfungsi memasukkan huruf, angka, karakter khusus serta sebagai media bagi user (pengguna) untuk melakukan perintah-perintah lainnya yang diperlukan, seperti menyimpan file dan membuka file. Penciptaan keyboard komputer berasal dari model mesin ketik yang diciptakan dan dipatenkan oleh Christopher Latham pada tahun 1868, Dan pada tahun 1887 diproduksi dan dipasarkan oleh perusahan Remington. Keyboard yang digunakanan sekarang ini adalah jenis QWERTY, pada tahun 1973, keyboard ini diresmikan sebagai keyboard standar ISO (International Standar Organization).Jumlah tombol pada keyboard ini berjumlah 104 tuts.Keyboard sekarang yang kita kenal memiliki beberapa jenis port, yaitu port serial, ps2, usb dan wireless.
Jenis-Jenis Keyboard :
1.) QWERTY
2.) DVORAK
3.) KLOCKENBERG
Keyboard yang biasanya dipakai adalah keyboard jenis QWERTY, yang bentuknya ini mirip seperti tuts pada mesin tik. Keyboard QWERTY memiliki empat bagian yaitu :
1. typewriter key
2. numeric key
3. function key
4. special function key.
b.Mouse
Mouse adalah salah unit masukan (input device). Fungsi alat ini adalah untuk perpindahan pointer atau kursor secara cepat. Selain itu, dapat sebagai perintah praktis dan cepat dibanding dengan keyboard. Mouse mulai digunakan secara maksimal sejak sistem operasi telah berbasiskan GUI (Graphical User Interface). Sinyal-sinyal listrik sebagai input device mouse ini dihasilkan oleh bola kecil di dalam mouse, sesuai dengan pergeseran atau pergerakannya. Sebagian besar mouse terdiri dari tiga tombol, umumnya hanya dua tombol yang digunakan yaitu tombol kiri dan tombol kanan. Saat ini mouse dilengkapi pula dengan tombol penggulung (scroll), dimana letak tombol ini terletak ditengah. Istilah penekanan tombol kiri disebut dengan klik (Click) dimana penekanan ini akan berfungsi bila mouse berada pada objek yang ditunjuk, tetapi bila tidak berada pada objek yang ditunjuk penekanan ini akan diabaikan. Selain itu terdapat pula istilah lainnya yang disebut dengan menggeser (drag) yaitu menekan tombol kiri mouse tanpa melepaskannya dengan sambil digeser. Drag ini akan mengakibatkan objek akan berpindah atau tersalin ke objek lain dan kemungkinan lainnya. Penekanan tombol kiri mouse dua kali secara cepat dan teratur disebut dengan klik ganda (double click) sedangkan menekan tombol kanan mouse satu kali disebut dengan klik kanan (right click). Mouse terdiri dari beberapa port yaitu mouse serial, mouse ps/2, usb dan wireless.
c.Touchpad
Unit masukan ini biasanya dapat kita temukan pada laptop dan notebook, yaitu dengan menggunakan sentuhan jari. Biasanya unit ini dapat digunakan sebagai pengganti mouse. Selain touchpad adalah model unit masukkan yang sejenis yaitu pointing stick dan trackball.
d.Light Pen
Light pen adalah pointer elektronik yang digunakan untuk modifikasi dan mendesain gambar dengan screen (monitor). Light pen memiliki sensor yang dapat mengirimkan sinyal cahaya ke komputer yang kemudian direkam, dimana layar monitor bekerja dengan merekam enam sinyal elektronik setiap baris per detik.
e.Joy Stick dan Games Paddle
Alat ini biasa digunakan pada permainan (games) komputer. Joy Stick biasanya berbentuk tongkat, sedangkan games paddle biasanya berbentuk kotak atau persegi terbuat dari plastik dilengkapi dengan tombol-tombol yang akan mengatur gerak suatu objek dalam komputer.
f.Barcode
Barcode termasuk dalam unit masukan (input device). Fungsi alat ini adalah untuk membaca suatu kode yang berbentuk kotak-kotak atau garis-garis tebal vertikal yang kemudian diterjemahkan dalam bentuk angka-angka.Kode-kode ini biasanya menempel pada produk-produk makanan, minuman, alat elektronik, buku dan lainnya. Sekarang ini, setiap kasir di supermarket atau pasar swalayan di Indonesia untuk mengidentifikasi produk yang dijualnya dengan menggunakan barcode.
g.Scanner
Scanner adalah sebuah alat yang dapat berfungsi untuk meng-copy atau menyalin gambar atau teks yang kemudian disimpan ke dalam memori komputer. Dari memori komputer selanjutnya, disimpan dalam harddisk ataupun floppy disk. Fungsi scanner ini mirip seperti mesin fotocopy, perbedaannya adalah mesin fotocopy hasilnya dapat dilihat pada kertas sedangkan scanner hasilnya dapat ditampilkan melalui monitor terlebih dahulu sehingga kita dapat melakukan perbaikan atau modifikasi dan kemudian dapat disimpan kembali baik dalam bentuk file text maupun file gambar. Selain scanner untuk gambar terdapat pula scan yang biasa digunakan untuk mendeteksi lembar jawaban komputer. Scanner yang biasa digunakan untuk melakukan scan lembar jawaban komputer adalah SCAN IR yang biasa digunakan untuk LJK (Lembar Jawaban Komputer) pada ulangan umum dan Ujian Nasional. Scan jenis ini terdiri dari lampu sensor yang disebut Optik, yang dapat mengenali jenis pensil 2B. Scanner yang beredar di pasaran adalah scanner untuk meng-copy gambar atau photo dan biasanya juga dilengkapi dengan fasilitas OCR (Optical Character Recognition) untuk mengcopy atau menyalin objek dalam bentuk teks.
Saat ini telah dikembangkan scanner dengan teknologi DMR (Digital Mark Reader), dengan sistem kerja mirip seperti mesin scanner untuk koreksi lembar jawaban komputer, biodata dan formulir seperti formulir untuk pilihan sekolah. Dengan DMR lembar jawaban tidak harus dijawab menggunaan pensil 2B, tapi dapat menggunakan alat tulis lainnya seperti pulpen dan spidol serta dapat menggunakan kertas biasa.
h.Camera Digital
Perkembangan teknologi telah begitu canggih sehingga komputer mampu menerima input dari kamera. Kamera ini dinamakan dengan Kamera Digital dengan kualitas gambar lebih bagus dan lebih baik dibandingkan dengan cara menyalin gambar yang menggunakan scanner. Ketajaman gambar dari kamera digital ini ditentukan oleh pixel-nya. Kemudahan dan kepraktisan alat ini sangat membantu banyak kegiatan dan pekerjaan. Kamera digital tidak memerlukan film sebagaimana kamera biasa. Gambar yang diambil dengan kamera digital disimpan ke dalam memori kamera tersebut dalam bentuk file, kemudian dapat dipindahkan atau ditransfer ke komputer. Kamera digital yang beredar di pasaran saat ini ada berbagai macam jenis, mulai dari jenis kamera untuk mengambil gambar statis sampai dengan kamera yang dapat merekan gambar hidup atau bergerak seperti halnya video.
i.Mikrofon
Unit masukan ini berfungsi untuk merekam atau memasukkan suara yang akan disimpan dalam memori komputer atau untuk mendengarkan suara.
j.Graphics Pads
Teknologi Computer Aided Design (CAD) dapat membuat rancangan bangunan, rumah, mesin mobil, dan pesawat dengan menggunakan Graphics Pads. Graphics pads ini merupakan input masukan untuk menggambar objek pada monitor. Graphics pads yang digunakan mempunyai dua jenis. Pertama, menggunakan jarum (stylus) yang dihubungkan ke pad atau dengan memakai bantalan tegangan rendah, yang pada bantalan tersebut terdapat permukaan membrane sensitif sentuhan ( touch sensitive membrane surface). Tegangan rendah yang dikirimkan kemudian diterjemahkan menjadi koordinat X – Y. Kedua, menggunakan bantalan sensitif sentuh ( touch sensitive pad) tanpa menggunakan jarum. Cara kerjanya adalah dengan meletakkan kertas gambar pada bantalan, kemudian ditulisi dengan pensil.
tes formatif :
1. jelaskan fungsi dari media input ?
2. jelaskan 5 jenis alat input beserta fungsinya ?
KEGIATAN BELAJAR 3 KOMPONEN PERANGKAT OUTPUT
Perangkat output
Perangkat output merupakan perangkat keras komputer yang digunakan untuk mengkomunikasikan hasil pengolahan data yang dilakukan oleh komputer untuk pengguna. Beberapa perangkat output antara lain :
a.Monitor
Komputer biasanya dihubungkan pada peranti display, juga dikenal sebagai monitor. Monitor ditunjukkan dalam Gambar 18. Monitor biasanya tersedia dalam tipe, ukuran, dan karakteristik yang berbeda. Ketika membeli komputer baru, monitor biasanya harus dibeli terpisah.
Memahami karakteristik monitor yang baik akan membantu dalam menentukan monitor terbaik untuk sistem yang spesifik. Istilah berikut ini memiliki kaitan erat dengan monitor.
•Pixels
Elemen gambar. Tampilan layar terdiri dari pixel atau titik kecil. Pixel diatur dalam baris melewati layar. Tiap pixel mengandung tiga warna, yaitu merah, hijau dan biru (RGB).
•Dot Pitch
Ukuran seberapa dekat titik fosfor dalam layar. Semakin bagus dot pitch-nya maka kualitas tampilan akan lebih baik. Kebanyakan monitor sekarang ini hanya memiliki 0.25 dot pitch. Beberapa memiliki 0.22 dot pitch yang memberikan resolusi yang bagus.
•Refresh Rate
Tingkat tampilan layar direfresh. Refresh rate dihitung dalam hertz (Hz) berarti per detik. Semakin tinggi refresh rate, maka tampilan layar akan semakin stabil. Kelihatannya akan seperti gambar diam padahal sebenarnya selalu berkedip tiap kali elektron menabrak dot/titik berlapis fosfor. Refresh rate juga dinamakan frekuansi vertikal atau refresh rate vertikal.
•Color Depth
Nomer untuk warna yang berbeda dalam tiap pixel dapat ditampilkan. Hal ini diukur dalam bit. Semakin tinggi kedalamannya, maka semakin banyak warna yang dapat dihasilkan.
•Video RAM (VRAM)
Memori yang dimiliki oleh kartu video. Semakin tinggi VRAM dalam kartu video, maka semakin banyak warna yang bisa ditampilkan. Kartu video juga mengirimkan sinyal refresh untuk mengontrol refresh rate.
•Resolution
Bervariasi tergantung nomer pixelnya. Semakin banyak pixel pada layar, resolusi akan semakin baik. Semakin tinggi resolusi berarti gambar akan semakin tajam. Resolusi layar terendah dalam PC modern adalah 640 x 480 pixel yang dinamakan Video Graphic Array (VGA). Kini sudah hadir Super Video Graphics Array (SVGA) dan Extended Graphics Array (XGA) dengan resolusi mencapai 1600 x 1200.
•Monitor screen sizes
Diukur dalam inci. Ukuran yang paling umum adalah 14”, 15”, 17” 19” dan 21”, dihitung diagonal. Perhatikan bahwa ukuran yang tampak sebenarnya lebih kecil dari ukuran yang dihitung. Hal ini dapat diingat ketika akan mencari layar monitor untuk komputer.
•Display Warna
Warna diciptakan dengan mengubah-ubah intensitas cahaya dari tiga warna dasar. 24 dan 32 bit biasanya merupakan pilihan untuk seniman grafis dan fotografer profesional. Untuk aplikasi yang lainnya, warna 16 bit akan sudah mencukupi. Dibawah ini merupakan rangkuman dari kedalaman warna yang sering digunakan:
•256 warna – 8-bit warna
o65,536 warna – 16-bit warna, juga dikenal sebagai 65K or HiColor
o16 million warna – 24-bit warna, juga dikenal sebagai True Color
o4 billion warna – 32-bit warna, juga dikenal sebagai True Color
Monitor berkualitas tinggi dan kartu video berkualitas tinggi diperlukan untuk mendapatkan resolusi tinggi dan refresh rate yang tinggi pula.
b.Printer
Printer adalah perangkat output yang digunakan untuk menghasilkan cetakan dari komputer ke dalam bentuk kertas. Printer dihubungkan dengan komputer melalui USB, selain itu printer juga harus dihubungkan dengan arus listrik.
Saat pertama kali disambungkan ke komputer, kita harus menginstall software driver printer agar printer itu dapat dikenali oleh komputer. Ketajaman hasil cetakan printer diukur dengan satuan dpi atau dot per inch yaitu banyakknya titik dalam satu inci. Semakin tinggi dpi sebuah printer, maka semakin tajam hasil cetakannya.
Secara garis besarnya jenis-jenis printer sebagai berikut :
1. Dot Matrik, printer jenis ini menggunakan tinta jenis pita seperti yang terdapat pada mesin tik.
2. Inkjet, printer jenis ini menggunakan tinta cair atau liquid ink.
3. Laser printer, printer jenis menggunakan tinta serbuk atau powder ink seperti bubuk gliter
c.Speaker
Speaker adalah perangkat keras untuk menghasilkan suara. Jenis lain dari speaker adalah headset atau earphone. Kita dapat mendengarkan hasil keluaran berupa suara dari komputer melalui speaker.
d.Proyektor
Infocus atau juga disebut proyektor merupakan alat digunakan untuk presentasi, yang dihubungkan ke komputer untuk menampilkan apa yang ada pada monitor ke suatu screen (layar) ataupun dinding.
e.Plotter
Plotter adalah media cetak seperti printer namun memiliki ukuran yang lebih besar serta kegunaan yang optimal untuk objek gambar.
tes formatif
1. jelaskan fungsi dari media output
2. sebutkan dan jelaskan 5 media output
KEGIATAN BELAJAR 4 PERANGKAT PROCESS
Media proses komputer
Proses merupakan instruksi atau perintah yang dikerjakan oleh komputer untuk menjalankan operasi data serta operasi aritmatik dan logika yang dilakukan pada data. Pemrosesan data dalam sebuah perangkat komputer dikerjakan oleh CPU (Central Processing Unit/ Unit Pengolah Pusat).
CPU
Komputer tidak akan dapat berjalan tanpa CPU. CPU seringkali dikatakan sebagai otak komputer. Dalam motherboard, CPU memiliki sirkuit tunggal terintegrasi (single integrated circuit) yang dinamakan mikroprosesor. CPU juga memiliki dua komponen dasar, unit kontrol dan Arithmetic/ Logical Unit (ALU).
Unit kontrol menginstruksikan sistem komputer bagaimana mengikuti instruksi sebuah program. Hal tersebut akan menghubungkan langsung data dari dan ke memori prosesor. Unit kontrol menyimpan data sementara, instruksi dan memproses informasi dengan menggunakan unit arithmetic/logic. Sebagai tambahan, unit juga mengontrol sinyal antara CPU dan peranti eksternal seperti hard disk, memori utama dan port I/O.
Arithmetic/Logic Unit (ALU) akan menjalankan kedua operasi arithmetic dan operasi logic. Operasi arithmetic adalah operasi dasar matematika seperti penambahan, pengurangan, perkalian, dan pembagian. Operasi logis seperti AND, OR dan XOR digunakan untuk membuat perbandingan dan mengambil keputusan. Operasi logis akan menentukan bagaimana sebuah program akan dieksekusi.
Prosesor akan menangani sebagian besar operasi yang dijalankan oleh komputer dengan memproses instruksi/perintah, mengirimkan sinyal keluar, mengecek hubungan (connectivity) dan memastikan bahwa operasi dan hardware berfungsi sebagaimana mestinya. Prosesor akan bertindak sebagai pengirim pesan pada komponen-komponen seperti RAM, monitor dan disk drive.
Mikroprosesor dihubungkan ke dalam sistem komputer melalui tiga bus. Bus-bus tersebut adalah bus data, bus alamat, dan bus kontrol.
Terdapat perusahaan berbeda yang memproduksi CPU. Mereka termasuk Intel, Advanced Micro Devices (AMD) dan Cyrix. Intel dikenal dengan membuat chip CPU berbasis silikon yang merupakan chip modern di tahun 1971.
Tipe Soket Processor
Mikroprosesor bekerja menggunakan terminal yang spesifik, termasuk diantaranya Soket 7, Soket 423 atau Slot 1, Soket X. X akan menjadi angka numerik apapun, merupakan istilah deskripsi untuk menentukan bagaimana prosesor tersambung (plug) dengan motherboard komputer. Prosesor plug in untuk membuat kontak dengan sirkuit built in atau bus data dari motherboard. Produsen memiliki tipe soket yang berbeda untuk produk prosesor yang diproduksi. Soket 7, sekarang sudah ketinggalan jaman, pernah dikenal sebagai variasi koneksi utama terbaik yang pernah didesain. Soket 7 digunakan selama periode waktu tertentu oleh tiga jenis prosesor utama. Tipe soket yang diikuti dengan nomer yang lebih besar berarti merupakan model yang paling baru. Misalnya Soket 370 lebih baru daripada Soket 7. Teknologi prosesor dan kecepatan telah meningkat dengan proses update.
gambar
Prosesor tipe-soket menggunakan soket Zero Insertion Force (ZIF). Soket ZIF didesain untuk mempermudah memasukkan mikroprosesor. Soket ZIF memiliki tuas yang akan membuka dan menutup untuk mengamankan mikroprosesor di tempatnya. Sebagai tambahan, soket yang memiliki nomer berbeda akan memiliki pengaturan pin dan pin lay out yang berbeda pula. Misalnya, Soket 7 memiliki 321 pin. Jumlah pin akan semakin meningkat seiring dengan penomoran soket.
Slot Processor
Prosesor tipe-slot hanya ada di pasaran selama setahun. Intel mengganti konfigurasi soket ke dalam paket prosesor dalam cartridge yang muat dalam slot di motherboard untuk prosesor Pentium II. Secara hampir bersamaan, AMD telah meningkatkan Slot A, setara dengan Slot 1, menjadi Soket A karena kemampuan tingkat tinggi (high-end) AMD Athlon dan prosesor Duron.
ProcessorsPentium
Mikroprosesor Intel Pentium terkini termasuk Pentium II, III, IV dan Xeon. Kelas Pentium adalah standard terkini untuk chip prosesor. Prosesor-prosesor tersebut mewakili prosesor Intel generasi kedua dan ketiga. Dengan mengkombinasikan memori cache (tersembunyi) dengan sirkuit mikroprosesor, Pentium mendukung prosesor dengan kecepatan 1000 MHz dan lebih tinggi. Chip yang dikombinasikan memiliki ukuran tidak lebih dari 2 inc persegi (6 cm persegi) dan terdiri lebih dari 1 juta transistor.
Prosesor Pentium telah membuat beberapa peningkatan dari pendahulu mereka, yang terevolusi dari Intel 80486. Misalnya, bus data Pentium lebarnya 64-bit dan dapat menampung data 64-bit dalam satu waktu. Bandingkan dengan Intel 486 32-bit. Pentium memiliki cache berganda dalam penyimpanan total sebesar 2 MB, dibandingkan dengan 8 KB pada Intel 486. Peningkatan dalam kecepatan prosesor membuat komponen memperoleh data yang masuk dan keluar dari chip dengan lebih cepat. Prosesor tidak menjadi diam menunggu data atau instruksi. Hal ini membuat software berjalan lebih cepat. Komponen tersebut diperlukan untuk menangani arus informasi (information flow) melalui prosesor, menterjemahkan instruksi sehingga prosesor dapat mengeksekusi mereka, dan mengirimkan hasilnya kembali ke dalam memori PC. Website pabrik http://www.intel.com menyediakan lebih banyak informasi tentang famili prosesor Pentium.
gambar
ProcessorAMD
Prosesor AMD yang berperforma baik adalah Athlon, Athlon XP, Thunderbird dan seri Duron. Prosesor tersebut setara dengan Pentium III, adalah mikroprosesor yang banyak digunakan sekarang ini oleh sistem desktop high-end (tingkat tinggi), workstation, dan server. Bus sistem prosesor AMD Athlon didisain untuk multiprosessing berskala. Nomer prosesor AMD Athlon dalam sistem mikroprosesor ditentukan oleh chip yang digunakan. Website pabrik, http://www.amd.com menyediakan informasi lebih lanjut mengenai famili prosesor AMD.
gmbar
Kecepatan Rating Processor (Processor Speed Rating)
Deskripsi CPU seperti Pentium 133, Pentium 166 atau Pentium 200 sudah cukup dikenal. Nomer ini adalah spesifikasi yang mengindikasikan kecepatan maksimum dalam beroperasi yang membuat CPU dapat mengeksekusi instruksi dengan andal. Kecepatan CPU dikontrol oleh external clock yang berada di dalam motherboard, bukan di dalam mikroprosesor. Kecepatan prosesor ditentukan oleh sinyal frekuensi clock tersebut. Biasanya dinyatakan dalam Megahertz (MHz). Semakin tinggi nomernya, semakin cepat jalannya prosesor tersebut. Kecepatan prosesor semakin bertambah cepat. Kecepatan prosesor 3.0 gigahertz (3000 MHz) kini sudah tersedia.
CPU dapat berjalan dalam MHz yang lebih tinggi daripada chip yang terletak di dalam motherboard. Oleh karena itu, kecepatan CPU dan sinyal frekuensi jam tersebut tidak selalu berjalan dalam rasio 1 banding 1. Sirkuit variable-frequency-synthesizer dibangun dalam sirkuit motherboard akan memperbanyak sinyal clock sehingga motherboard dapat mendukung beberapa kecepatan CPU. Secara umum, tiga faktor yang menentukan seberapa besar informasi dapat di proses dalam waktu kapanpun:
• Ukuran bus internal
• Ukuran bus address
• Kecepatan rating prosesor
Komponen Pendingin komputer
Sistem pendingin komputer terkadang tidak terlalu diperhatikan karena pada biasanya orang lebih memperhatikan kualitas prosesor, VGA, RAM, Harddisk dan lainnya. Padahal pendingin komputer yang terpasang di casing atau perangkat komputer merupakan komponen yang penting karena berguna untuk mengatur suhu dan juga mencegah overheat pada perangkat komputer. Dengan dinginnya suhu di perangkat komputer maka perangkat tersebut akan bertahan lebih lama. 5 jenis sistem pendingin komputer ada banyak jenis dan merek juga.
Sistem pendingin komputer terdapat berbagai macam, ada yang kipas (fan), heatsink, liquid cooler, dry ice cooler dan nitrogen cair, TEC (Thermoelectric Cooler). Berikut penjelasan dari masing-masing 5 jenis sistem pendingin komputer:
1. Kipas (Fan)
Merupakan sistem pendingin komputer yang paling umum ditemukan, biasanya terpasang di casing, prosesor atau VGA. Gunanya juga tergantung arah angin yang dihasilkan oleh kipas, ada yang untuk sirkulasi udara, ada yang mengarahkan udara ke prosesor atau VGA agar tidak panas.Bentuk, harga dan ukuran dari kipas juga bermacam-macam tergantung merek dan fungsinya. Kamu bisa menggunakan SpeedFan untuk mengetahui kinerja fan kamu dan berapa suhu yang dihasilkan.
2. HeatSink
Adalah lempengan logam yang berfungsi menyerap panas dan mendinginkan perangkat komputer serta biasanya tergabung dengan kipas, sehingga alurnya adalah kipas mengalirkan udara ke heatsink, dan heatsink membuat udara tersebut lebih dingin ketika mengenai perangkat komputer.
3. Liquid Cooler.
Liquid cooler akan membuat perangkat komputer yang terintegrasi menjadi 10% lebih dingin sehingga produksi panas bisa diatasi. Dengan begitu umur dari perangkat komputer juga akan lebih tahan lama. Kelebihan dari liquid cooler adalah tidak berisik ketika digunakan, bahkan hampir tanpa suara.
4. Dry Ice Cooler dan Nitrogen Cair.
Sistem penggunaanya adalah, perangkat komputer akan langsung bersentuhan dengan tabung tembaga yang nantinya akan diisikan dry ice atau es kering atau diisi dengan nitrogen cair. Biasanya digunakan untuk over clock sehingga bisa menghasilkan suhu yang sangat dingin.Efek dari over clock adalah panas berlebihan pada perangkat komputer karena dipaksa untuk menghasilkan kemampuan maksimalnya. Untuk menghindari pengembunan dari hasil pendinginan maka seluruh komponen akan dilapisi pasta dan pada sekeliling tabung diberi isolator panas.
5. TEC (Thermoelectric Cooler).
Pendingin ini bekerja dengan mengalirkan arus listrik ke salah satu sisi logam sehingga akan tercipta sisi yang dingin dan yang panas. Pada sistem pendingin ini bisa membuat sebuah pendingin hingga melewati batas titik beku air.
tes formatif
1. sebutkan dan jelaskan tanggung jawab serta fungsi dari prosesor dalam kinerja komputer .
2. sebutkan dan jelaskan fungsi dari komponen pendingin pada komputer ?
3. sebutkan dan jelaskan alat - alat yang berfungsi sebagai komponen pendingin ?
KEGIATAN BELAJAR 5 MEDIA PENYIMPAN
Media Penyimpan Komputer
a. Memori
Random access memory (RAM) adalah tempat didalam komputer dimana OS, program aplikasi dan data yang sedang digunakan disimpan sehingga dapat dicapai dengan cepat oleh prosesor. Cache dibaca Cash, adalah tempat untuk menyimpan segala sesuatu sementara. Misalnya, file secara otomatis diminta dengan melihat halaman web yang disimpan dalam hard disk tepatnya dalam subdirektori cache dibawah direktori untuk browser.COASt adalah singkatan untuk Cache on a stick.COASt menyediakan memori cache dalam banyak sistem berbasis Pentium
RAM
RAM dianggap merupakan tempat memory volatile atau sementara. Isi dalam RAM akan hilang ketika power komputer dimatikan. Chip RAM dalam motherboard komputer menjaga data dan program yang sedang diproses oleh mikroprosesor. RAM adalah memori yang menyimpan data yang sering digunakan untuk memepercepat pengambilannya oleh prosesor. Semakin besar RAM yang dimiliki sebuah komputer, semakin banyak pula kapasitas yang dimiliki komputer untuk menyimpan data dan memproses file dan program yang berukuran besar. Jumlah dan tipe memori dalam sistem dapat menjadikan perbedaan yang besar dalam performa sistem komputer. Beberapa program memiliki ketentuan memori yang lebih daripada program lainnya. Biasanya komputer yang menjalankan Windows 95, 98 atau ME telah memiliki 64 MB terinstal. Sangat umum apabila menemukan sistem dengan 128 MB atau 256 MB RAM, terutama jika komputer mereka menjalankan sistem operasi terbaru seperti Windows 2000 atau sistem operasi terkini lainnya.
Terdapat dua kelas RAM yang biasa digunakan sampai saat ini, yakni Static RAM (SRAM) dan Dynamic RAM (DRAM). SRAM relatif lebih mahal, namun lebih cepat dan dapat menyimpan data ketika komputer dimatikan selama beberapa periode tertentu. Hal ini akan sangat berguna dalam kondisi seperti kehilangan power/daya yang tidak diharapkan terjadi. SRAM digunakan untuk memori cache. DRAM tidak terlalu mahal dan berjalan dengan lambat. DRAM membutuhkan power supply yang tidak terganggu untuk menjaga data agar tidak hilang. DRAM menyimpan data dalam kapasitor kecil yang harus di refresh untuk menjaga data agar tidak hilang.
RAM dapat diinstal di dalam motherboard, sebagai fitur permanen maupun dalam bentuk chip mungil. Chip dikenal dengan nama Single Inline Memory Modules (SIMMs) atau Dual Inline Memory Modules (DIMMs). SIMMs dan DIMMs adalah kartu yang dapat dipindahkan/dilepas dan dapat digantikan dengan menambah memori yang lebih besar ataupun lebih kecil. Walaupun memiliki lebih banyak memori terinstal dalam komputer adalah hal yang baik, kebanyakan sistem board memiliki batasan pada jumlah dan tipe RAM yang dapat ditambahkan. Beberapa sistem mungkin membutuhkan hanya SIMM. Sistem lain mungkin membutuhkan SIMM diinstal dalam set yang cocok 2 atau 4 modul dalam satu waktu yang sama. Sebagai tambahan, beberapa sistem menggunakan hanya RAM parity sementara lainnya menggunakan RAM non-parity. Parity memiliki kemampuan built-in pemeriksaan kesalahan ke dalam chip RAM untuk memastikan keutuhan data. Non parity, tidak memiliki kemampuan pemeriksaan kesalahan.
gambar
Mengidentifikasi SIMM dan DIMM
SIMM di-plug ke dalam motherboard dengan penghubung menggunakan 72-pin atau 30-pin. Pin-pin tersebut akan terhubung pada sistem bus, menciptakan jalur elektronik dimana data memori dapat bergerak (flow) dari satu komponen sistem ke komponen sistem yang lainnya. Dua 72-pin SIMM dapat diinstal dalam komputer yang mendukung alur data 64-bit. Dengan papan SIMM, pin dalam sisi yang berbeda dari papan module terkoneksi satu sama lain membentuk kontak satu baris.
DIMM dicolokkan ke dalam sistem memori menggunakan konektor 168-pin. Pin-pin tersebut mengembangkan koneksi dengan sistem bus, menciptakan aliran elektronik dimana data akan dapat mengalir antara chip memori dan komponen sistem yang lain. 168-pin DIMM tunggal akan mendukung aliran data 64-bit, untuk non-parity dan 72-bit untuk parity. Konfigurasi ini sekarang dilakukan untuk generasi terbaru sistem 64-bit. Fitur penting adalah pin dalam papan DIMM tidak terhubung dari satu sisi ke sisi yang lain seperti SIMM, sehingga membentuk dua set kontak.
Bentuk RAM terbaru atau yang lebih khusus biasanya sering dipasarkan pada pasar bebas. Random access memory Digital to Analog Converter (RAMDAC) adalah bentuk memori yang dibuat khusus, didesain untuk mengkonversi kesan/gambaran yang dienkode secara digital ke dalam sinyal analog untuk ditampilkan. RAMDAC terbuat dari komponen SRAM untuk menyimpan peta warna dan tiga DAC, masing-masing untuk penembak elektron RGB. Video RAM (VRAM) dan Windows RAM (WRAM) adalah memori terbaik untuk video saat ini. Keduanya mengoptimalkan kartu video dan didisain untuk dual port. Hal ini berarti prosesor chipset dan chip RAMDAC dapat mengakses memori pada waktu yang sama. Akses bersamaan meningkatkan kemampuan video secara menyeluruh.Tipe terbaru dari kartu video juga mendukung tipe sistem RAM terbaru, seperti Synchronous DRAM (SDRAM).
Kebanyakan tipe RAM lainnya seperti extended data out (EDO) RAM dan fast page mode (FPM) RAM, terlalu lambat untuk standar komputer yang digunakan saat ini. Mereka tidak lagi digunakan dalam komputer baru.
gambar
gambar
gambar
gambar
gambar
1.Cache/ memori COASt
Cache adalah bentuk spesial dari chip komputer, atau firmware. Cache didesain untuk meningkatkan performa memori. Memori cache menyimpan informasi yang terpakai secara berkala dan mentransferkannya ke dalam prosesor lebih cepat daripada RAM. Kebanyakan komputer memiliki level memori cache yang terpisah:
• Cache L1 terletak di dalam CPU
• Cache L2 terletak antara CPU dan DRAM
Cache L1 lebih cepat dari L2 karena lokasinya dalam CPU dan menjalankan kecepatan yang sama yang dijalankan CPU. Cache L1 merupakan tempat pertama kalinya CPU akan mencari data, kemudian akan dilanjutkan dengan cache L2 dan barulah kemudian dilanjutkan ke memori utama. Cache L1 dan L2 terbuat dari chip SRAM.
Bagaimanapun, beberapa sistem menggunakan modul COASt. Modul COASt digunakan untuk menyediakan memori cache pada sistem berbasis Pentium. COASt dikenali berdasarkan keandalan dan kecepatannya karena menggunakan cache pipeline-burst (ledakan-pipa jalur). Cache pipeline burst berjalan lebih cepat secara signifikan daripada cache SRAM. Beberapa sistem menggunakan kedua soket SRAM dan soket modul COASt. Modul COASt juga menyerupai SIMM, kecuali bentuknya yang lebih tinggi dan memiliki konektor yang berbeda.
gambar
b.Floppy Drive
Sebuah floppy disk drive (FDD), membaca dan menulis informasi secara magnetis ke dalam floppy diskettes (disket floppy). Disket floppy, diperkenalkan pada 1987, adalah salah satu bentuk media penyimpanan yang dapat dipindah. Disket floppy 3.5” yang saat ini digunakan memiliki cangkang luar plastik keras yang melindungi disket tipis, dan lentur di dalamnya. Bagian utama disket floppy tertentu meliputi case pelindung floppy, disket magnetik lentur tipis, sebuah pintu geser, dan pegas pintu geser.
FDD di-mount di dalam unit sistem dan hanya dilepas untuk perbaikan ataupun upgrade. Disket floppy dapat dikeluarkan di akhir sesi kerja komputer. Kekurangan utama disket floppy adalah kemampuanya untuk menyimpan hanya informasi sebesar 1.44 MB. Namun, untuk file yang berisi banyak grafis, kapasitas disket floppy mungkin tidak akan cukup. Kebanyakan PC masih memiliki sebuah foppy drive.
c.Hard drive
Bagian ini berisi gambaran atas komponen, operasi, interface, dan spesifikasi hard drive. Hard disk drive (HDD) adalah media penyimpanan utama pada komputer. Sebuah HDD, seperti pada Gambar, menggunakan banyak karakteristik fisik dan operasi yang sama dengan floppy disk drive. HDD memiliki desain yang lebih kompleks dan dapat melakukan kecepatan akses yang lebih tinggi. HDD memiliki kapasitas penyimpanan yang jauh lebih besar daripada floppy dalam hubungannya dengan daya simpan penyimpanan jangka-panjang. Ia menyimpan program dan file, begitu juga denga sistem operasi.
HDD terdiri dari piringan (platter) kaca aluminium. Piringan kaca tak lentur ini disebut juga sebagai disk (cakram). Ketidaklenturannya tersebut menjadikannya disebut sebagai hard disk drive (drive cakram keras). Hard drive tidak untuk dipindahkan. Ini adalah sebab mengapa IBM menyebut hard drive sebagai fixed disk drives (drive cakram tetap). Pendeknya, hard disk drive adalah peranti penyimpanan cakram bervolume-tinggi dengan media yang tetap, high density (kepadatan tinggi), dan keras.
gambar
Gambar memperlihatkan komponen yang digunakan oleh semua hard disk drive:
• Piringan cakram
• Head (kepala/bungkul) baca/tulis (read/write head)
• Head penempatan penggerak
• Motor kumparan
• Papan logika/sirkuit
• Bezel/faceplate (muka cakram)
• Jumper konfigurasi
• Konektor interface
Piringan cakram, seperti tampak pada Gambar diatas, adalah media dimana data disimpan di dalam hard disk drive. Suatu hard disk drive memiliki dua hingga sepuluh piringan. Umumnya memiliki diameter 2 ½ “ atau 3 ½ “ dan buat dari material aluminium atau campuran kaca-keramik. Piringan tersebut dilapisi dengan media film-tipis yang sensitif terhadap magnet. Piringan tersebut bersisi-ganda, dengan media sensitif magnetik pada tiap sisinya. Piringan tersebut disusun dengan jarak antara mereka pada sebuah poros/pusat (hub) yang menahannya pada tempatnya, terpisah satu sama lain. Poros itu juga disebut sebagai kumparan (spindle).
Piringan cakram membutuhkan head baca/tulis pada tiap sisinya. Head baca/tulis digunakan untuk mengakses media. Head tersebut bertumpuk-tumpuk, atau bergerombol/berkelomok, pada sebuah pengangkut yang disebut rak. Karena ter-mount/terpasang menjadi satu, mereka bergerak bersamaan pada piringan dengan rak. Head tersebut terhubung dengan rak melalui lengan. Lengan tersebut terbentang dari penempat gerakan head. Head itu sendiri adalah peranti berbentuk U atau V dengan materi/bahan konduktif elektris yang dibelit dengan kable. Kabel tersebut membuat head tersebut sensitif atas media magnetik pada piringan.
Head baca/tulis pada floppy drive secara langsung menyentuh permukaan media. Sementara pada hard drive mengapung pada jarak kecil di atas permukaan. Ini disebabkan karena piringan memiliki kekhasan dalam putaran yang sangat tinggi seperti 4,500 – 10,000 putaran per menit (rpm – revolution per minute), yang menyebabkan timbulnya tekanan udara antara piringan dan head baca/tulis. Poros pusat, atau kumparan, dudukan piringan diputar oleh sebuah motor kumparan. Tidak ada sabuk atau roda gigi digunakan sebagai penghubung dengan kumparan piringan hard disk. Sabuk dan roda gigi yang ditambahkan akan meningkatkan harganya dan dianggap bising. Hal tersebut menimbulkan pendapat mengenai tingkat keandalannya.
CATATAN:
User tidak diperbolehkan membuka disk drive dalam usaha perbaikan karena hard disk dikondisikan pada lingkungan yang sangat bersih. Disk tersebut disegel di dalam rumah pelindung dan tidak boleh dibuka. Perbaikan akan membutuhkan fasilitas khusus yang disebut ultra-clean rooms (ruangan ultra-bersih). Bahkan partikel asap, debu, dan rambut harus dibersihkan dari udara.
Bagaimana Hard Drive Bekerja
Hard disk drive berfungsi sama seperti floppy disk drive. Piringan cakram berputar pada kecepatan tinggi sementara head drive mengakses media untuk melakukan operasi baca atau tulis. Pemahaman cara baca dan proses penulisan head terhadap struktur data pada media piringan sangat penting untuk diketahui.
Media piringan drive adalah material sensitif magnet. Umumnya, hard disk drive modern menggunakan film atau campuran logam (alloy) kobalt (cobalt metal alloy) yang terletak pada beberapa layer/lapisan mikro-tipis. Partikel magnetik pada media ini secara acak sejajar manakala disk tidak berisi data. Namun, ketika head baca/tulis menulis pada area tersebut, partikel pada jalur itu akan mengarah/segaris/sejajar (align) dalam arah tertentu. Ini terjadi berdasarkan arah aliran arus elektris pada head. Arah magnetis setempat pada media disebut flux. Arus pada head dapat dibalik, membalikkan flux. Pembalikan flux adalah lawan arah magnetis yang pada media. Ketika piringan beputar, head akan membentuk pola sepanjang jalur. Perubahan pola flux pada jalur ini menggambarkan data yang terekam.
Perputaran Hard Drive
Personal computer memiliki minimal satu HDD yang terinstal pada unit sistem. Bila memerlukan tambahan kapasitas penyimpanan, umumnya ditambahkan HDD yang lain. Kapasitas HDD dihitung dengan berapa banyak informasi yang dapat disimpan. Kapasitas HDD umumnya disebut dalam megabytes atau gigabytes. Hard disk yang lebih lama menyimpan sekitar 5 MB dan menggunakan piringan berdiameter hingga 12“. Hard disk kini umumnya berupa piringan 3.5” untuk komputer dan piringan 2.5” untuk notebooks. Mereka dapat menyimpan hingga beberapa gigabytes. HDD 2 gigabytes (GB), contohnya, dapat menyimpan hingga 2,147,483,648 karakter. Untuk sistem aplikasi dan operasi masa kini, 2 GB akan cepat terpakai, meninggalkan sedikit ruang untuk keperluan penyimpanan data.
Beberapa interface hard disk lama menggunakan interface device-level. Hard disk ini memiliki banyak permasalahan dengan kesesuaian, keutuhan data, dan kecepatan. Interface awal hard disk yang digunakan pada IBM PC/XT diekmbangkan oleh Seagate Technologies. Disebut juga sebagai Modified Frequency Modulation (MFM). MFM menggunakan metode pengkodean cakram magnetik dengan interface ST-506.
Rung Length Limited (RLL) adalah interface hard disk yang mirip dengan MFM. RLL memiliki jumlah sektor yang lebih besar daripada MFM. RLL adalah metode pengkodean yang sering digunakan pada cakram magnetik, termasuk interface RLL, SCSI, IDE, dan ESDI. Kini hard drive drive standar yang umum adalah IDE, EIDE, dan SCSI.
d.CD-ROM
Bagian ini membicarakan drive dan media CD-ROM. Teknologi di balik CD-ROM dimulai pada akhir 1970-an. Pada 1978, Sony dan Philips Corporation mengenalkan audio compact disk (CD). Kini, ukuran media aktual dan desain dasar CD-ROM tidak berubah. Sebenarnya tiap unit sistem yang dirakit saat ini termasuk sebuah CD-ROM drive. Alat ini tersusun dari kumparan, sebuah laser yang menyorot pada permukaan tertentu pada disket, sebuah prisma yang membelokkan arah laser, dan sebuah dioda sensitif-cahaya yang membaca sorotan cahaya. Kini, tersedia berbagai pilihan. Termasuk CD-ROM, CD-R, CD-RW, dan DVD-ROM.
Sebuah CD-ROM drive adalah peranti penyimpanan sekunder yang membaca informasi yang tersimpan pada cakram padat (compact drive). Bila floppy dan hard disk menggunakan media magnetik, CD-ROM menggunakan media optik. Daya hidup media optik mencapai puluhan tahun. Ini membuat CD-ROM menjadi sebuah alat yang sangat berguna.
CD-ROM sangat berguna untuk menginstal program, menjalankan aplikasi yang menginstal beberapa file ke dalam hard drive, dan mengeksekusi program dengan mentransfer data dari CD-ROM pada memori saat program tersebut berjalan.
CD-ROM adalah sebuah media penyimpanan optik read-only (hanya dapat dibaca). Istilah CD-ROM dimaksudkan untuk baik media maupun unit pembacanya. Unit pembaca tersebut juga disebut dengan CD-ROM drive atau CD.
Cakram CD komputer memiliki faktor bentuk, atau dimensi fisik yang sama, seperti cakram untuk musik. Cakram tersebut berupa cakram berlapis dengan polycarbonate, kira-kira berdiameter 4.75”. Bentuknya dilapisi oleh campuran aluminium tipis. Lapisan plastik melindungi disket dari goresan. Data diletakkan pada film alloy (emas-tembaga).
Komponen utama di dalam drive CD-ROM adalah pemasangan head optik, mekanisme penggerak head, motor kumparan, mekanisme load/pengangkutan, konektor dan jumper, dan papan logika. CD-ROM drives internal diletakkan di dalam case komputer. CD-ROM drive eksternal dihubungkan menuju komputer melalui kabel.
gambar
Bagaimana CD-ROM Bekerja
CD umumnya diproduksi atau dibuat di pabrik. Teknis perekaman CD bukan berupa magnetik, seperti media floppy dan hard disk. Untuk sebuah CD, sebuah laser akan menggoreskan data pada disket master. Pembuatan laser akan membakar lubang pada permukaan lembut disket, menghasilkan permukaan datar di antaranya. Pola lubang dan bidang menunjukkan data. Hingga 682 MB data teks, audio, video, dan grafis dapat ditulis pada disket. Saat membuat master, ia akan digunakan untuk membubuhkan salinan. Sekali salinan dibuat, mereka akan disegel untuk didistribusikan.
Ketika data dibaca, cahaya dari laser bertumbukan dengan lubang dan bidang yang terletak pada sisi bawah disket. Lubang merefleksikan lebih sedikit cahaya, sehingga dibaca oleh drive CD-ROM sebagai 0. Bidang merefleksikan lebih banyak cahaya, sehingga terbaca sebagai 1. Keduanya kemudian membentuk bahasa kode biner yang dipahami oleh komputer.
Sekarang sudah tersedia CD-Writers untuk PC. Alat ini memungkinkan tersebarnya kemampuan untuk menulis CD-ROM dalam proses yang disebut CD burning (pembakaran CD).
Satu spesifikasi CD-ROM drive adalah kecepatan. Semakin cepat putaran cakram, semakin cepat data bisa ditransfer menuju memori komputer. Kecepatan CD-ROM ditunjukkan dengan angka dengan sebuah “X” setelahnya. Sebagai contoh, sebuah CD-ROM berkecepatan 12 tertulis sebagai 12x. Semakin besar angka, semakin cepat perputaran cakram, seperti tampak pada gambar. Dua spesifikasi penting lainnya adalah waktu akses dan kecepatan transfer data.
Seting kecepatan CD-ROM untuk drive eksternal akan berbeda. Periksa dokumentasi pabrik untuk informasi lainnya.
Spesifikasi lainnya yang mempengaruhi kecepatan secara langsung atau tidak langsung, waktu akses atau kecepatan transfer. Yaitu waktu pencarian, memori tersembunyi, tipe interface, dan perbaikan kesalahan.
e.Format DVD dan drivers
DVD adalah salah satu tipe cakram optik yang menggunakan diameter 120 mm yang sama seperti CD. DVD tampak seperti CD, namun kapasitas penyimpanannya jauh lebih tinggi. DVD dapat merekam pada kedua sisi dan beberapa versi komersialnya dapat mendukung dua lapisan tiap sisinya. Ini dapat menghasilkan lebih dari 25 kali kemampuan simpan CD.
DVD awalnya digunakan untuk Digital Video Disc. Saat teknologi ini dikembangkan pada dunia komputer, bagian video hilang dan kini hanya disebut sebagai D-V-D. Forum DVD didirikan tahun 1995 dengan tujuan untuk berbagi dan menyebarkan ide dan informasi mengenai format DVD dan kemampuan, perkembangan, serta penemuan teknisnya. Forum DVD memulai penggunaan istilah Digital Versatile Disc. Kini, baik istilah Digital Versatile Disk dan Digital Video Disk diterima oleh masyarakat.
Ada dua tipe media yang dikembangkan untuk DVD termasuk plus dan minus. Forum DVD mendukung media DVD dengan penghubung seperti DVD-R dan DVD-RW. Media ini disebut Minus R atau Minus RW. Perserikatan DVD +RW, www.dvdrw.com, didirikan tahun 1997. Persekutuan DVD +RW mengembangkan standar plus. Termasuk DVD+R dan DVD+RW. Plus dan minus memang membingungkan hingga saat ini. Di tahun 2002 drive diperkenalkan mendukung baik media tipe plus maupun minus.
Bagaimana DVD-ROM Bekerja
Seperti CD, data disimpan dalam bentuk lekukan dan tonjolan pada permukaan reflektif tiap disket DVD. Cekungan tersebut disebut lubang, dan tonjolan sebagai bidang.
Ketika data dibaca, sinar dari laser menabrak melewati lubang. Bidang terletak pada bagian bawah cakram. Lubang akan memantulkan lebih sedikit sinar, sehingga dibaca oleh DVD drive sebagai 0. Bidang memantulkan lebih banyak sinar, sehingga dibaca sebagai 1. Keduanya akan membentuk bahasa biner yang dipahami oleh komputer.
Kecepatan, Waktu Akses, dan Kecepatan Transfer
Satu spesifikasi DVD drive adalah kecepatan. Semakin cepat cakram berputar, semakin cepat data ditransfer menuju memori komputer. Kecepatan DVD dinyatakan oleh angka dengan sebuah “x” setelahnya. Sebagai contoh, sebuah DVD berkecepatan 12 berlabel 12x. Semakin besar nilainya, semakin tinggi kecepatan putarnya.
Dua spesifikasi penting lainnya adalah waktu akses dan kecepatan transfer data. Waktu akses adalah secepat apakah data yang dicari oleh user dapat ditemukan dan diposisikan oleh laser. Kecepatan transfer data adalah kecepatan komputer dalam mentransfer informasi menuju memori.
Tingkat kecepatan DVD untuk drive eksternal akan berbeda. Lihat dokumentasi pabrikan untuk informasi lanjut.
Spesifikasi lainnya yang langsung atau tidak langsung mempengaruhi kecepatan, waktu akses atau kecepatan transfer adalah waktu pencarian, memori tersembunyi, tipe interface, dan perbaikan kesalahan.
f.Backup hardware
Tape drive biasanya digunakan sebagai peranti untuk backup data pada disk drive server jaringan. Peranti tape (pita) dikenal karena perfomanya yang tahan lama. Performa tersebut sebagian disebabkan karena mekanisme drive tape yang terdapat pada beberapa sistem.
Ada beberapa macam peranti tape yang menggunakan beberapa format tape berbeda untuk menyimpan data. Kebanyakan drive tape juga dapat mengkompresi (memadatkan) data sebelum disimpan di dalam tape. Kebanyakan rasio kompresinya adalah 2:1. Hal ini menggandakan kapasitas penyimpanan tape.
g.Quarter Inch Cartridge (Cartridge Seperempat Inci)
Di tahun 1972, 3M menciptakan Quarter Inch Cartridge (QIC, dibaca quick). QIC adalah salah satu standar tape. Seperti tampak pada namanya, tape yang digunakan pada QIC selebar satu-seperempat inci. Ada banyak versi QIC tape drives setelah beberapa tahun. QIC tape drive pertama menempel pada pengatur floppy disk pada komputer. Versi yang lebih baru dapat ditempatkan pada port paralel komputer. Selain itu versi belakangan menggunkaan interface hard disk drive IDE. Standar QIC membatasi kapasitas penyimpanan dan digunakan hanya pada server jaringan tingkat-masukan (entry-level).
h.Travan Cartridge Tape
Imation Company, pecahan dari keluaran terdahulu (spin-off) 3 M, memperkenalkan standar Travan cartridge tape pada 1994. Travan berbasis teknologi QIC. Dalam kebanyakan kondisi, ia dapat membaca dan juga menulis sesuai dengan beberapa QIC tape cartridge, atau mampu membaca QIC cartridge. Travan tape drive memiliki kapasitas penyimpanan yang lebih tinggi daripada QIC tape drives yang lebih lama. Kebanyakan standar yang digunakan pada Travan tape drive adalah kompresi hardware. Hal ini akan membebaskan beberapa prosesor server, membuatnya mampu melakukan proses lain pada waktu bersamaan. Travan tape drive mampu mem-back up server jaringan kelas bawah (low-end), namun relatif lambat. Kecepatan backup sekitar 1 MBps.
i.8mm Tape (Pita 8mm)
Exabyte Corporation mempelopori teknologi pita yang digunakan pada pita 8 mm. Teknologi ini menggunakan pita yang sama dengan pita video 8mm dan sistem pindai putar (helical scan) yang digunakan pada VCR. Teknologi pita 8mm Mammoth adalah perkembangan dari teknologi pita 8mm asli dengan kapasitas penyimpanan yang lebih tinggi dan kecepatan transfer yang lebih tinggi.
j.Advanced Intelligent Tape
Teknologi Advance Intelligent Tape (AIT) awalnya dikembangkan oleh Sony dan diperkenalkan pada tahun 1996. Teknologi AIT menggunkan pita 8mm yang menggunakan hardware perekam pindai putar (helical scan) seperti pada VCR. Pita AIT memiliki memori pada cartridge pita. Ini dikenal sebagai Memory-In-Cassette (MIC). MIC menyimpan catatan pita untuk memfasilitasi penempatan tempat sebuah file pada sebuah sistem pemulihan. Untuk informasi lainnya mengenai teknologi AIT, lihat web site Forum AIT pada http://www.aittape.com/.
k.Digital Audio Tape
Standar pita Digital Audio Tape (DAT) menggunakan pita audio digital 4 mm untuk menyimpan data dalam format Digital Data Storage (DSS). Kini terdapat empat standar DDS yang berbeda. Gambar 6 merangkum standar pita DAT.
l.Digital Linear Tape
Teknologi Digital Linear Tape (DLT) menawarkan kemampuan backup pita berkapasitas tinggi dan berkecepatan tinggi. Pita DLT menyimpan informasi pada pita dalam format linear. Ini tidak seperti teknologi pita 8mm yang menggunakan teknologi penyimpanan pindai putar (helical scan). DLT tape drive mendukung kapasitas penyimpanan tinggi. Tergantung pada media yang digunakan, DLT tape drive dapat menyimpan hingga 70 GB data terkompres dengan kecepatan transfer tinggi. Namun, DLT tape drive cukup mahal.Gambar 7 membandingkan format pita DLT.
m.Linear Tape-Open
Hewlett-Packard, IBM, dan Seagate mengembangkan teknologi Linear Tape-Open (LTO). LTO dikenal dalam dua bentuk yang berbeda. Salah satu bentuk, Ultrium, didesain untuk kapasitas penyimpanan tinggi. Lainnya, Accelis, dibuat untuk akses cepat. Untuk informasi lebih lanjut mengenai teknologi pita LTO, lihat ada web site LTO http://www.lto-technology.com/.
n.Tape Arrays
Beberapa vendor server jaringan menawarkan susunan drive pita degan karakteristik toleransi-kesalahan. Kebanyakan teknologi ini mengugnakan empat tape drive serupa dan menggunakan versi pita RAID, disebut juga dengan redundant array of independent tapes (RAIT). RAIT dapat digunakan untuk memencerminkan tape drives, atau memperlakukannya sebagai potongan data sama hingga minimal tiga tape drive. Sehingga bila sebuah pita rusak atau hilang, data masih bisa diselamatkan.
o.Tape Autochargers
Tape autocharger, disebut juga sebagai tape auto loader (pita auto load), memungkinkan tape drive di-load pada pita baru sementara pita yang digunakan telah penuh saat melakukan backup. Ini membebaskan operator dari keharusan melepaskan satu pita dan memasukkan pita yang baru. Hal ini sangat membantu karena backup biasanya dilakukan pada tengah malam. Kebanyakan tape autochangers mendukung unloading (melepaskan) dan loading (memasang) sepuluh pita atau kurang.
p.Tape Libraries
Tape library umumnya adalah sistem eksternal yang memiliki tape drive berganda, sepuluh atau ratusan pita, dan mekanisme otomatis untuk menempatkan pita. Alat ini dapat me-load pita ke dalam tape drive dan mengembalikan pita pada tempat yang seharusnya. Tape libraries adalah sistem backup canggih.
q.USB Flash Memory
USB Flash Memory adalah tipe peranti penyimpanan yang relatif baru. Alat ini dapat menyimpan ratusan kali data pada floppy disk. Tersedia untuk menyimpan 16 MB, 32 MB, 64 MB, 128 MB, 256 MB, 512 MB dan 1 GB. USB 1.1 memiliki kecepatan baca hingga 1 MB/s dan kecepatan tulis hingga 900 KB/s. Versi terbaru adalah USB 2.0 yang memiliki kecepatan baca hingga 6 MB/s dan kecepatan tulis hingga 4.5 MB/s.
tugas formatif
1. sebutkan dan jelaskan fungsi dari media penyimpanan
2. sebutkan 5 media penyimpan beserta spesifikasinya
KEGIATAN BELAJAR 6 TATA LETAK KOMPONEN KOMPUTER
Motherboard
Motherboard adalah saraf pusat (otak) dalam sistem komputer. Motherboard juga dapat dideskripsikan sebagai dual prosesor atau single prosesor. Gambar dibawah ini menunjukkan motherboard dengan single prosesor. Kebutuhan dalam kecepatan memproses semakin meningkat. Prosesor tunggal (single prosesor) tidak selalu bisa memenuhi kebutuhan tersebut, terutama dalam lingkungan jaringan perusahaan. Motherboard dengan dual prosesor biasanya diinstal untuk sistem operasi jaringan yang lebih tinggi tingkatannya seperti Windows 2000.
gambar
Motherboard juga dikenal sebagai sistem board atau papan utama (main board). Semua hal dalam sistem yang terhubung dalam komputer, dikontrol atau dikendalikan oleh motherboard untuk berkomunikasi dengan peranti yang lainnya dalam sistem. Sistem board adalah papan sirkuit tercetak (printed circuit board) yang paling besar. Setiap sistem akan memiliki satu. Sistem board biasanya merupakan tempat dari beberapa komponen berikut ini:
• CPU
• Circuit pengontrol
• Bus/adapter
• RAM
• Slot ekspansi untuk board tambahan
• port untuk peranti ekternal
• Complementary Metal-Oxide Semiconductor (CMOS, dibaca C moss)
• Read Only memory (ROM) lainnya
• chip BIOS
• support chip yang memiliki fungsi yang bervariasi
Jika komputer menggunakan case desktop, sistem board akan terletak didasar case komputer. Jika komputer menggunakan case tower, sistem board biasanya akan terletak di satu sisi secara vertikal. Semua komponen yang terhubung ke dalam unit sistem akan terkoneksi secara langsung dalam sistem board.
Form Factor Motherboard
Papan sirkuit tercetak (printed circuit board) dibuat dari bahan fiberglass. Papan sirkuit ini akan dilengkapi soket dan berbagai macam bagian elektronik, termasuk chip yang berbeda jenisnya. Chip dibuat dari sirkuit yang sangat kecil dan berbentuk kotak silikon. Silikon adalah bahan yang sama dengan bahan kimia dan berstruktur seperti pasir. Chip memiliki ukuran yang bervariasi, namun kebanyakan berukuran seperti perangko. Chip juga dikatakan sebagai semikonduktor atau sirkuit terintegrasi. Kabel individual dan konektor yang disolder dengan tangan digunakan dalam sistem board lama dan telah digantikan dengan aluminium atau tembaga tercetak dalam papan sirkuit. Peningkatan ini secara signifikan telah mengurangi secara drastis waktu yang biasanya dibutuhkan untuk merakit PC, dan juga telah mereduksi biaya dari pabrik kepada konsumen. Gambar dibawah ini menunjukkan komponen dari motherboard ATX dan bagaimana semuanya dapat digabungkan menjadi satu.
gambar
Motherboard biasanya dideskripsikan dari faktor penyusunnya (form factor). Form factor akan mendeskripsikan dimensi fisik dari sebuah motherboard. Dua jenis form factor yang sering digunakan adalah motherboard Baby AT dan motherboard ATX. Sebagian besar dari sistem yang baru menggunakan form factor (faktor bentuk) motherboard ATX. Motherboard ATX sebenarnya mirip dengan Baby AT kecuali beberapa peningkatan berikut ini:
• Slot ekspansi tersusun paralel dengan bagian board yang lebih pendek, sehingga membuat lebih banyak tempat untuk komponen lainnya.
• CPU dan RAM terletak di sebelah power supply. Komponen ini mengkonsumsi lebih banyak power sehingga membutuhkan lebih banyak pendinginan oleh kipas power supply.
• Port integrasi I/O dan konektor mouse PS/2 juga termasuk di dalam motherboard.
• Mendukung operasi 3.3 volt dari ATX power supply
gambar
Motherboard biasanya juga dideskripsikan berdasarkan tipe interface mikroprosesor, atau soket yang ada disana. Motherboard dapat dideskripsikan sebagai Soket 1, Slot 370 dan sebagainya. Slot 1 adalah generasi pertama dari ATX. Soket tunggal 370 adalah generasi kedua ATX.
Komponen Motherboard
Komponen yang ditemukan didalam motherboard dapat bervariasi tergantung dari umur motherboard dan level integrasinya.
1.Chipset Motherboard
Chipset motherboard menentukan kompatibilitas (kesesuaian) dari motherboard dengan beberapa komponen sistem lainnya yang sangat vital. Hal ini juga akan menentukan performa dan keterbatasan motherboard. Chipset akan terdiri dari grup sirkuit mikro yang terkandung dalam beberapa chip terintegrasi atau satu atau dua chip terintegrasi Very Large Scale Integration (VLSI). VLSI adalah chip yang memiliki lebih dari 20,000 sirkuit. Chipset akan menentukan hal-hal sebagai berikut:
• Jumlah RAM yang dapat digunakan oleh motherboard
• Tipe chip RAM
• Ukuran dan kecepatan cache
• Tipe dan kecepatan prosesor
• Tipe slot ekspansi yang dapat diakomodasi motherboard
2.BIOS
Chip Read-only memory (ROM) terletak di dalam motherboard. Chip ROM mengandung instruksi yang dapat diakses secara langsung oleh mikroprosesor. Tidak seperti RAM, chip ROM mengambil kembali apa yang terkandung didalamnya meskipun komputer dimatikan. Isi ROM tidak dapat dihapus atau diubah dengan cara normal. Transfer data dari ROM lebih lambat daripada RAM, tapi lebih cepat daripada disk apapun. Beberapa contoh chip ROM dapat ditemukan dalam motherboard termasuk BIOS ROM, electrically erasable programmable read-only memory (EEPROM), dan Flash ROM.
Basic Input/Output System (BIOS)
Basic input/output system (BIOS) memiliki instruksi dan data dalam chip ROM yang mengontrol proses boot dan hardware komputer. BIOS kadang disebut juga firmware. Chip ROM yang mengandung firmware dinamakan chip ROM BIOS, ROM BIOS, atau disederhanakan menjadi BIOS. Biasanya letak BIOS dalam motherboard sudah ditandai. Sistem BIOS ini merupakan bagian yang sangat penting dalam komputer. Jika CPU dikatakan sebagai otak komputer, sistem BIOS adalah jantung dari sistem. BIOS akan menentukan hard drive apa yang telah diinstal user, dimana ada atau tidak 3.5 inci floppy drive, memori macam apa yang diinstal dan banyak bagian penting lainnya dari sistem hardware pada waktu startup. BIOS bertanggung jawab untuk melayani hubungan antara software operasi komputer dan berbagai komponen hardware yang mendukungnya. Beberapa tanggung jawab berikut termasuk:
• Hosting program setup untuk hardware
• Mengetes sistem dalam proses yang dinamakan POST
• Mengkontrol semua aspek dalam proses boot
• Mengeluarkan kode kesalahan audio dan video ketika ada masalah selama POST
• Menyediakan instruksi dasar untuk komputer agar dapat mengatur peranti dalam sistem
• Menemukan dan mengeksekusi kode BIOS apapun dalam kartu ekspansi
• Menemukan volume atau sektor boot dari drive manapun untuk memulai sistem operasi
• Memastikan kesesuaian antara hardware dan sistem
BIOS mudah terlihat letaknya karena ukurannya lebih besar dari pada kebanyakan chip lainnya. Seringkali memiliki label plastik mengkilau yang memuat nama manufakturer, nomer serial chip, dan tanggal produksi chip. Informasi ini sangat penting ketika tiba waktunya dalam memilih chip untuk proses upgrade.
gambar
3.EPROM, EEPROM, and Flash ROM
ROM adalah cara paling umum digunakan untuk menyimpan program tingkat-sistem yang harus tersedia dalam PC setiap saat. Contoh yang paling umum adalah program sistem BIOS. Program BIOS disimpan dalam ROM yang dinamakan sistem BIOS ROM. Dengan memiliki program ini dalam ROM yang disimpan secara permanen berarti menyediakan data ketika power dinyalakan. Oleh karena itu, PC akan dapat menggunakannya untuk mem-boot up sistem.
EPROM dan EEPROM adalah chip ROM yang dapat dihapus dan diprogram ulang. Erasable programmable read-only memory (EPROM) adalah tipe khusus dari programmable read-only memory (PROM) yang dapat dihapus dengan menggunakan sinar ultraviolet yang dilewatkan melalui jendela tembus pandang diatas chip. Karena chip ROM memiliki instruksi yang dapat membuat peranti berfungsi dengan baik, kadangkala harus diprogram ulang atau diganti ketika instruksi untuk peranti yang diupgrade dibutuhkan. Tidak seperti EPROM, chip EEPROM dapat dihapus dengan menggunakan voltase listrik normal yang lebih tinggi daripada menggunakan sinar ultra violet. Ketika sistem BIOS termuat dalam EEPROM, maka dapat diupgrade dengan menjalankan instruksi tertentu.
Flash ROM adalah chip EEPROM spesial yang dapat dikembangkan sebagai hasil teknologi pengembangan EEPROM. Toshiba menciptakan istilah untuk kemampuan chip dapat dihapus dalam waktu sekejap atau sangat cepat. Flash ROM mengatur BIOS pada kebanyakan sistem baru. Flash ROM ini dapat diprogram ulang dibawah penggunaan kontrol software khusus. Meng-upgrade BIOS dengan menggunakan software khusus dikenal sebagai flashing. BIOS diimplementasikan dalam flash memory yang dikenal dengan nama plug-and-play BIOS, dan hal tersebut mendukung piranti plug-and-play. Chip tersebut mengambil data ketika komputer dimatikan sehingga informasi secara permanen disimpan. Flash memory lebih murah dan lebih powerfull daripada teknologi chip EEPROM.
4.Slot Ekspansi
Slot Ekspansi adalah stopkontak dalam motherboard komputer yang menerima papan sirkuit tercetak (printed circuit board). Slot Ekspansi juga dikenal dengan nama soket. Semua komputer memiliki slot ekspansi yang membuat peranti tambahan dapat dihubungkan ke dalam komputer. Peranti tersebut termasuk kartu video, kartu I/O, dan kartu suara (sound card).
Terdapat beberapa tipe slot ekspansi di dalam motherboard. Nomer dan tipe slot ekspansi dalam komputer akan menentukan kemungkinan ekspansi di masa mendatang. Gambar dibawah ini menunjukkan perbedaan dalam tipe slot. Slot ekspansi yang paling umum digunakan meliputi ISA, PCI dan AGP.
gambar
Industry Standard Architecture (ISA) adalah slot ekspansi 16-bit yang dikembangkan oleh IBM. ISA mentransfer data dengan motherboard pada 8 MHz. Slot ISA menjadi tidak terpakai. Alat ini digantikan oleh slot PCI dalam sistem yang baru. Bagaimanapun juga, kebanyakan manufaktur motherboard masih mengikutkan satu atau dua slot ISA untuk kompatibilitas kembali dengan kartu ekspansi yang lama. Tahun 1987, IBM memperkenalkan bus Extended ISA (EISA) 32-bit, yang memuat chip Pentium. EISA menjadi cukup dikenal di pasar PC.
Peripheral Component Interconnect (PCI) adalah slot bus lokal 32-bit yang dikembangkan oleh Intel. Sejak intel menggunakan motherboard pada 33 MHz, slot bus PCI menawarkan peningkatan yang signifikan melampaui slot ekspansi ISA maupun EISA. Dengan bus PCI, tiap kartu tambahan (add-on card) akan mengandung informasi yang akan digunakan oleh prosesor untuk mengkonfigurasi kartu tersebut secara otomatis. Bus PCI adalah satu dari tiga komponen yang diperlukan untuk plug-and-play.Tujuan utama bus PCI adalah untuk memungkinkan akses langsung ke CPU untuk peranti seperti memori dan video.Slot ekspansi PCI adalah yang paling umum digunakan dalam motherboard yang ada sekarang ini.
Accelerated Graphics Port (AGP) dikembangkan oleh Intel. AGP didedikasikan untuk bus dengan kecepatan tinggi yang digunakan untuk mendukung kebutuhan akan software grafik. Slot ini disediakan untuk adapter video. AGP adalah port grafik standar dalam semua sistem yang baru. Pada motherboard yang dilengkapi AGP, slot AGP tunggal digunakan untuk adapter display dan slot PCI dapat digunakan untuk peranti yang lain. Sedikit lebih pendek dari slot PCI yang berwarna putih, slot AGP biasanya memiliki warna berbeda dan terletak satu inci dibawah slot PCI. AGP 2.0 terkini menetapakan interface yang mendukung 1x dan 2x kecepatan pada 3.3V dan 1x, 2x dan 4x kecepatan pada sinyal 1.5V. AGP 3.0 adalah spesifikasi paling baru yang dapat menentukan skema sinyal baru untuk 4x dan 8x kecepatan pada tingkat sinyal .8V. AGP 3.0 mengirimkan lebih dari 2.1 GB/detik dari bandwidth (lebar pita) untuk mendukung aplikasi yang penuh dengan grafik, termasuk foto dan video digital.
5.Riser cards
Kartu riser (peningkat), ditunjukkan dalam Gambar
gambar
digunakan ketika komputer di-load penuh. Secara fisik akan menambah slot sehingga chip ataupun kartu dapat di plug. Dalam tampilan sederhana, case lebih hemat tempat, kartu diplug ke dalam kartu riser yang terletak paralel dengan motherboard.
Audio/Modem Riser (AMR), ditunjukkan dalam Gambar
gambar
adalah kartu plug-in untuk motherboard Intel. AMR mengandung audio dan atau sirkuit modem. Intel menspesifikasi 46-pin tepi konektor untuk menyediakan interface digital antara kartu dan motherboard. AMR memiliki semua fungsi analog, atau kode, yang dibutuhkan untuk audio dan atau operasi modem.
AMR berevolusi menjadi kartu Communications and Networking Riser (CNR), yang menambah fungsi LAN dan jaringan rumah (home networking). Kartu CNR ditunjukkan dalam Gambar
gambar
CNR adalah interface 30-pin yang mengakomodasi dua format dan membuat variasi audio/modem dan audio/network menjadi mungkin dilakukan.
Mobile Daughter Card (MDC) ekuivalen dengan AMR untuk komputer laptop.
Tipe Bus
Komponen dasar dari komputer saling dihubungkan menjadi satu dengan jalur komunikasi dinamakan bus. Sistem bus adalah kumpulan konduktor paralel yang membawa data dan mengontrol sinyal dari satu komponen ke komponen lainnya. Mengingat bahwa konduktor dalam komputer modern adalah penjejak metalik (metallic traces) yang terdapat dalam papan sirkuit.
Terdapat tiga tipe sistem bus yang dapat diidentifikasikan berdasarkan tipe informasi yang dibawa. Hal ini termasuk bus alamat, bus data dan bus kontrol.
Bus alamat adalah jalur satu arah (unidirectional pathway). Unidirectional berarti informasi hanya bisa berjalan satu arah. Fungsi dari jalur adalah untuk membawa alamat yang dahasilkan dari CPU ke memori dan elemen I/O dalam komputer tersebut. Nomer konduktor dalam bus menentukan ukuran bus address. Ukuran bus address menentukan nomer lokasi memori dan elemen I/O yang dapat di-address oleh mikroprosesor.
Bus data adalah jalur dua arah (bidirectional) untuk arus data. Bidirectional berarti informasi dapat berjalan dalam dua arah. Data dapat mengalir sepanjang bus data dari CPU ke memori selama operasi penulisan, dan data dapat berpindah dari memori komputer ke CPU menjelang operasi pembacaan. Bagaimanapun juga, jika dua peranti menggunakan bus data ini pada waktu yang bersamaan, maka akan terjadi kesalahan data. Peranti apapun yang tersambung ke dalam bus data harus memiliki kemampuan untuk menahan keluaran (output)-nya sementara ketika tidak terlibat dengan aktivitas dengan prosesor. Status ini dinamakan status mengambang (floating state). Ukuran bus data, diukur dalam bit, mewakili ukuran huruf suatu komputer. Secara umum, semakin besar bus data, semakin cepat sistem komputernya. Ukuran bus data normal adalah 8-bit atau 16-bit untuk sistem lama dan 32-bit untuk sistem baru. Sistem bus 64-bit saat ini masih dalam tahap pengembangan.
Bus kontrol membawa kontrol dan sinyal timing yang dibutuhkan untuk mengkoordinasi aktivitas dari keseluruhan komputer. Sinyal bus kontrol tidak harus terhubung satu sama lain, tidak seperti bus data dan alamat. Beberapa merupakan sinyal output dari CPU, beberapa lagi merupakan sinyal input ke CPU dari elemen I/O dalam sistem. Setiap tipe mikroprosesor merespon terhadap sinyal kontrol set yang berbeda. Sinyal kontrol yang umum digunakan saat ini adalah sebagai berikut:
• System Clock (SYSCLK)
• Memory Read (MEMR)
• Memory Write (MEMW)
• Read/Write Line (R/W Line)
• I/O Read (IOR)
• I/O Write (IOW)
Jenis port Rear Panel
Selain dari yang tampak pada motherboard yang dipasang pada chasing, maka dibagian belakang CPU juga akan tampak beberapa jenis port dan soket seperti ditunjukkan pada gambar dibawah ini :
gambar
Keterangan dari masing – masing bagian sebagai berikut :
1. Port paralel (LPT1 atau LPT2) : Port bagi peralatan yang bekerja dengan transmisi data secara paralel. Contoh peralatannya adalah printer dan scanner.
2. Port Serial (Com 1, Com 2) : Port bagi peralatan yang bekerja dengan transmisi data secara serial. Contoh peralatan yang menggunakan port ini adalah mouse dan modem.
3. Port AT/PS2 : Umumnya digunakan untuk masukan konektor keyboard dan mouse.
4. Port USB (Universal serial bus) : Port bagi peralatan yang bekerja dengan transmisi data secara serial. Contoh peralatan yang menggunakan port ini adalah camera digital, scanner, printer USB, handycam, dan peraltan tambahan eksternal.
5. Port VGA : Port yang berhubungan langsung dengan layar. Port ini terdapat pada motherboard yang menggunakan chipset VGA on board atau menggunakan VGA card yang diletakkan pada slot AGP.apabila didalam motherboard belum terdapat port VGA maka harus menambah VGA Card.
6. Port Audio : Port yang berhubungan langsung dengan peraltan audio, misalnya tape, radio, speaker, atau mikrofon. Motherboard sekarang sudah banyak yang menggunakan chipset audio on-board.
7. Port LAN : Port yang dihubungkan dengan kabel LAN/jaringan yang menggunakan kabel konektor jenis RJ45. Port ini sudah terdapat pada motheboard, karena seringkali chipset motherboard sudah memberikan fasilitas LAN on-board pada motherboardnya.
gambar
tes formatif
1. sebutkan jenis dan jelaskan fungsi dari motherboard
2. sebutkan dan jelaskan komponen - komponen yang ada pada motherboard
3. sebutkan dan jelaskan socket yang ada pada motherboard
LATIHAN BELAJAR 7 TATA LETAK KOMPONEN KOMPUTER
Konfigurasi Motherboard
Konfigurasi motherboard, dikenal juga sebagai pengaturan sistem hardware, adalah hal yang sangat penting. Konfigurasi motherboard membutuhkan hal-hal berikut:
• memasang CPU
• memasang heat sink dan kipas
• memasang RAM
• menghubungkan kabel power supply pada konektor listrik motherboard dan sambungkan berbagai konektor lainnya pada switch (pengatur) yang tepat serta lampu status pada panel depan case.
• mengeset BIOS sistem
Mengkonfigurasi Konektor
Mengetahui peta lokasi memungkinkan konfigurasi motherboard yang tepat untuk konfigurasi (penyusunan/pengaturan) case dan lampu motherboard pada bagian depan panel case, yang juga disebut bezel atau faceplate (lempengan muka). Untuk pengaturan disket, selalu ingat bahwa garis berwarna pada kabel data adalah pin 1. Konektor yang lebih modern sebagian besar ‘dikunci’ dengan sebuah pin yang hilang ataupun konektor yang tersumbat, sehingga tidak mungkin melakukan kesalahan dalam pemasangan. Kebanyakan, kabel berwarna pada kabel listrik adalah positif sementara kabel berwarna putih atau hitam sebagai ground atau negatif. Konektor I/O umumnya mengikuti konvensi standar industri. Informasi yang lebih lanjut dapat diperoleh dari buku panduan motherboard.
Mengkonfigurasi BIOS
Chip ROM BIOS dan Complementary Metal Oxide Semiconductor (CMOS, dieja “see-moss”) berisi software yang mengatur dan merekam konfigurasi master untuk keseluruhan komponen dalam sistem, termasuk juga yang berada pada motherboard dan seperangkat chip logis. BIOS memiliki interface (antarmuka) khusus yang dapat diakses setelah uji diagnosa POST dijalankan. BIOS mengeset komponen-komponen lain seperti halnya tipe hard drive, CD-ROM, dan setting floppy. Interface BIOS dapat dijalankan dengan keyboard, atau berupa gambar yang digerakkan dengan mouse. Ketika drive dilepas, memory diupgrade (diperbarui), atau papan adapter ditambahkan, setup BIOS perlu diupdate/diperbarui untuk menampilkan/mengenali perubahan konfigurasi dan kemudian disimpan di dalam chip CMOS.
Mengkonfigurasi Prosesor
Motherboard harus dikonfigurasi berdasarkan frekuensi processor yang akan dipasang. Pengaturan ini berbeda untuk setiap tipe motherboard dan prosesor. Semua spesifikasi berasal dari pabrik dan dapat ditemukan pada buku petunjuk yang disertakan bersama dengan produk. Secara khusus, buku panduan motherboard akan menjelaskan bagaimana CPU dengan frekuensi bus dihubungkan. Pastikan bahwa CPU yang digunakan mendukung kecepatan bus serta kecepatan clock CPU. Kenyataan bahwa motherboard sesuai dengan semua kecepatan, tidak berarti bahwa CPU tersebut mampu menjalankan semua perbedaan/variasi yang dapat dikonfigurasi.
Jumper
Jumper pada sebuah komputer sebenarnya adalah connector (penghubung) sirkuit elektrik yand digunakan untuk menghubungkan atau memutus hubungan pada suatu sirkuit. Jumper juga digunakan untuk melakukan setting pada papan elektrik seperti motherboard komputer.
gambar
Fungsi Jumper ini dalam komputer digunakan untuk menyeting perlengkapan komputer sesuai dengan keperluan. Pada saat ini penyettingan lewat Jumper sudah mulai berkurang penggunaannya. Sebab, semua fungsi setting saat ini sudah menggunakan outo setting sehingga memudahkan pengguna atau perakit komputer untuk tidak banyak menggunakan Jumper.
Jumper pada komputer biasanya digunakan pada Motherboard, Harddisk dan Optical Disk, dan pada beberapa VGA Card tertentu.
Jumper pada Motherboard
1. Jumper Clear CMOS
gambar
Jumper CMOS biasanya terletak di dekat Baterai CMOS. Biasanya terdapat 3 kaki (pin) pada jumper ini. Fungsinya adalah untuk menyimpan dan me-reset CMOS (sebuah IC program pada Motherboard) pada posisi default (Setting Awal/Pabrik).
Biasanya pada pin ke 1 dan 2 bila dihubungkan dengan sebuah Jumper maka CMOS pada posisi normal akan menyimpan setiap settingan yang kita ubah pada CMOS/BIOS. Dan bila Jumper kita ubah pada posisi 2 dan 3, maka komputer akan kembali pada posisi default.
Jika kita melakukan setting yang salah terhadap CMOS/BIOS maka jika terjadi kesalahan yang mengakibatkan komputer tidak bisa hidup, maka dengan melakukan Clear CMOS komputer akan kembali ke posisi awal sebelum kita melakukan perubahan pada CMOS/BIOS.
Begitu pula Jumper Clear CMOS ini bisa digunakan bila komputer tidak bisa menyala akibat kita lakukan perubahan pada hardware, misalnya processor, tetapi karena CMOS/BIOS telah menyimpan setting pada komputer yang lama dan tidak mampu membaca processor yang baru saja anda gantikan maka jumper bisa digunakan.
Jumper ini juga digunakan bila pengguna lupa pada password yang digunakan pada BIOS. Dengan melakukan Clear CMOS, maka password yang dibuat akan hilang dengan sendirinya.
2. Jumper Bus Clock/Bus Speed
gambar
Jumper ini berfungsi untuk menyeting Bus Clock pada processor. Pada saat ini, hampir bisa dibilang jumper ini jarang digunakan. Fungsi setting yang tadinya diatur oleh jumper sekarang sudah dibuat outo atau bisa disetting lewat BIOS.
Pada gambar diatas adalah salah satu contoh dari komputer Pentium I, yang terdiri dari Bus 50, 55, 60, 66 dan 75. Bus ini terdapat pada processor. Disetiap Bus yang kita pilih, ada petunjuk mengenai penggunaan jumpernya.
3. Jumper Bus Ratio
Seperti halnya jumper Bus Clock/FSB, jumper ini pun bisa dibilang sudah tidak dipergunakan kembali. Jumper ini adalah ratio perkalian dari processor. Misalnya processor Pentium I 133 MHz dengan Bus/FSB 66, maka Rationya adalah 2x. Maka kita melakukan setting sesuai dengan petunjuk yang terdapat pada keterangan baik di Motherboard maupun buku manual.
4. Jumper VGA
gambar
Jumper ini biasanya terdapat pada Motherboard yang menyediakan VGA onboard beserta Slot VGA sebagai tambahan. Jumper, biasanya terdiri dari 3 kaki/pin yang digunakan untuk memilih apakah yang digunakan VGA onboard nya atau Slot VGA. Sama sepert jumper bus clock, jumper ini sudah jarang dipergunakan dan diganti dengan outo setting, sehingga tanpa melakukan setting apapun, VGA akan memilih sendiri yang mana yang dipergunakan.
5. Jumper Audio
gambar
Kalau cara ngerakitnya gimana gan?
BalasHapusakan saya jelaskan nanti jika sudah waktunya sekarang yang terpenting adalah memahaminya terlebih dahulu
BalasHapus
